Set TIGO EI Link - 15 kW/12,2 kWh

Americká společnost Tigo je světovým lídrem v oblasti Výkonové elektroniky na úrovni modulu s inovativními řešeními, která zvyšují produkci energie, zvyšují bezpečnost a snižují provozní náklady solárních instalací.

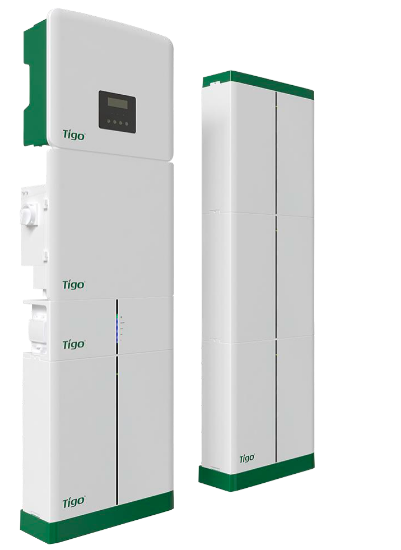

Sestava setu TIGO EI Link - 15 kW/12,2 kWh je složena z následujících komponent:

střídač s výkonem 15kW - TIGO TSI-15K3D
uložiště o kapacitě 12,2 kWh - 1x TIGO EI BMS a 4x baterie TIGO EI TSB-3
AC rozvaděč s monitoringem celého systému - TIGO EI Link

Střídač Tigo EI se rychle připojí k baterii EI a přemění stejnosměrný proud ze solárních modulů na střídavý proud pro použití v domácnosti.
U společnosti Tigo je modulární, snadno rozšiřitelný systém pro ukládání energie, je možné kombinací minimálně 2 a maximálně 4 jednotek vytvořit bateriový systém o kapacitě uložiště 6-12 kWh.
EI Link je AC rozvaděč s monitoringem celého hybridního systému), který spojuje všechny součásti Tigo EI Residential Solution.

Vzhledem k tomu, že set TIGO 15 kW/12,2 kWh přesahuje limitní mez 10 kWp, upozorňujeme, že od 01. 05. 2023 jsou nařízeny novou vyhláškou pro bezpečnou instalaci FVE mj. požadavky na vypnutí / odpojení FVE, což skvěle zajišťuje právě optimizér Tigo TS4-A-O 700W, pokud je ve spojení s řídící jednotkou CCA Kit + TAP. Obě komponenty si můžete navolit snadno přímo v tomto setu.

Výhody setu TIGO - 15 kW/12,2 kWh:

• Komplexní integrace všech prvků vč. rapid shutdownu, asymetrického měniče, AC rozvaděče a baterií od jediné firmy, což přináší výhody při tech. podpoře a případnému reklamačnímu řešení
• Hybridní střídač připravený na ukládání dat
• Až 150% předimenzování DC (poměr 1,5:1 DC/AC)
• Garance vyšší výnosnosti díky optimalizaci celého systému minimálně o 10% oproti konkurenci*
• Oživení celého systému do 10 minut díky aplikaci Tigo
• Kvalitní a bezpečná technologie LFP baterii
• Rychlá technická podpora výrobce.
• Fyzické propojení střídače EI s baterií EI minimem potřebných kabelů
• Celková váha setu TIGO - 15 kW/12,2 kWh: 190 kg

Solární hybridní měnič TIGO TSI-15K3D:

• Využívá optimizéry Tigo TS4 pro maximalizaci flexibility návrhu modulu
• Přepětí na straně stejnosměrného proudu až o 150 %
• Poskytování zálohování, doby používání a hospodaření s energií
• Rychlé nabíjení a vybíjení baterie
• Doba odezvy kratší než 10 ms
• Vzdálené monitorování a aktualizace over-the-air
• Práce v plném zatížení i v extrémně chladných podmínkách
• Rychlá instalace a uvedení do provozu

Parametry měniče TIGO TSI-15K3D:

• Účinnost: 98,2 %
• Třída krytí IP65
• Max. vstupní výkon: 15 000 W
• Max. vstupní napětí: 1 000 V
• Maximální vstupní proud: 26/16A
• Provozní MPP napětí: 180 - 950 V
• Počet MPP trackerů: 2
• Způsob připojení: třífázové
• Provozní teplota: -35 – 60 ° C (snížení výkonu nad 45°C)
• Rozměr: 503 x 503 x 199 mm
• Hmotnost střídače: 34 kg

Záruka výrobce  152 měsíců

BATERIOVÝ SYSTÉM TIGO
TIGO EI BMS je řídící jednotkou v bateriovém celku, která je doplněna baterií TIGO EI TSB-3  - tzv. ukládací jednotkou. Celý set je doplněn příslušenstvím k bateriovému systému, který je nedílnou součástí setu pro 3 / 4 baterie, bez kterého by akumulace s vyšší kapacitou nefungovala.

U společnosti Tigo je možné z bateriového systému vytvořit 3 varianty kapacity podle počtu akumulačních jednotek - tento set obsahuje 4 ukládací moduly a tvoří tak kapacitu uložiště 12,2 kWh

Parametry bateriového systému:

• klasifikace nebezpečných látek: Class 9
• celková energie: 12,2 kWh
• max. nabíjecí a vybíjecí proud: 30 A
• efektivita: 95%
• jmenovité napětí: 409,6 V
• rozsah pracovní teploty: -30 až 50 °C
• skladovací teplota: -20 až 50 °C (3 měsíce)
• stupeň krytí: IP65
• životnost až 6 000 cyklů nabití/vybití
• rozměr BMS: 482 x 173,5 x 153 mm
  rozměr TSB-3: 482,5 x 471,5 x 153 mm
• hmotnost řídící jednotky BMS: 7,5 kg
  hmotnost 3 ks TSB vedlejší baterie: 138 kg
  hmotnost příslušenství: 0,5 kg
  Celková váha bateriového setu: 146 kg
• Záruka výrobce  132 měsíců

EI Link TIGO TSS-3PS

• Spojuje všechny součásti Tigo EI Residential Solution
• Fyzicky propojuje střídač EI s baterií EI minimem potřebných kabelů
• Bezdrátově komunikuje se zařízeními Tigo TS4 připojenými ke každému modulu a s cloudem
• Ve spolupráci s TS4 nabízí jednoduché uvedení do provozu, vzdálené monitorování, aktualizace přes internet a další
• Komplexní integrace všech prvků vč. rapid shutdownu, asymetrického měniče, AC rozvaděče a baterií od jediné firmy, což přináší výhody při tech. podpoře a případnému reklamačnímu řešení
• Vestavěný CCA umožňuje monitorování na úrovni systému a modulů

• Kvalitní a bezpečná technologie LiFePo baterii

Parametry:

• Třída krytí IP54
• Stupeň ochrany: Class 1
• Maximální vstupní proud: 63 A
• Počet MPP trackerů: 2
• Provozní teplota: - 35 – 60 ° C (snížení výkonu nad 45°C)
• Skladovací teplota: - 40 – 70 °C
• Relativní vlhkost: 100%
• Maximální nadmořská výška: 3 000 m.n.m.
• Rozměr: 500 x 512 x 205 mm
• Hmotnost střídače: 10 kg

Záruka výrobce 60 měsíců

Manuál zapojení- ZDE
Stručný návod - ZDE
DATASHEET: ke stažení ZDE
DATASHEET k EI Link ZDE
DATASHEET k celému RESIDENTIAL SOLUTION ZDE
Uživatelský manuál
