Systém kotvení solárních panelů pro trapézové plechy MR-D (s použitím optimizérů)
Nový způsob kotvení od Sunfixings: Inovativní kotvicí systém pro snadnou a efektivní montáž solárních panelů.
Cena je uvedena pro 1ks solárního panelu. Vše vám rádi spočítáme dle projektu / konkrétního zadání a větrné + sněhové mapy. Kontaktujte nás na info@lumiservis.cz nebo +420 732 142 009.
Termín dodání: Skladem / do týdne - vše bude upřesněno s cenovou nabídkou
Vhodná střešní krytina: | trapézový plech |
Vhodný sklon střechy: | 1°-45° |
Solární panely: | Určeno pro všechny druhy solárních panelů |
Nastavení solárního panelu | Na výšku i na šířku |
Min. tloušťka trapézového profilu Ocel | 0,48 mm |
Min, tloušťka trapézového profilu Hliník | 0,63 mm |
Materiál: | hliník (kolejnice a komponenty) a nerez (upevnění, šrouby a vruty), EPDM vrstva |
Hmotnost (bez modulu): | 1,1 kg/m² |
Délka | 380 mm |
Na úvod:
Profil je ideální proupevnění solárních panelů těsně nad úrovní střechy.

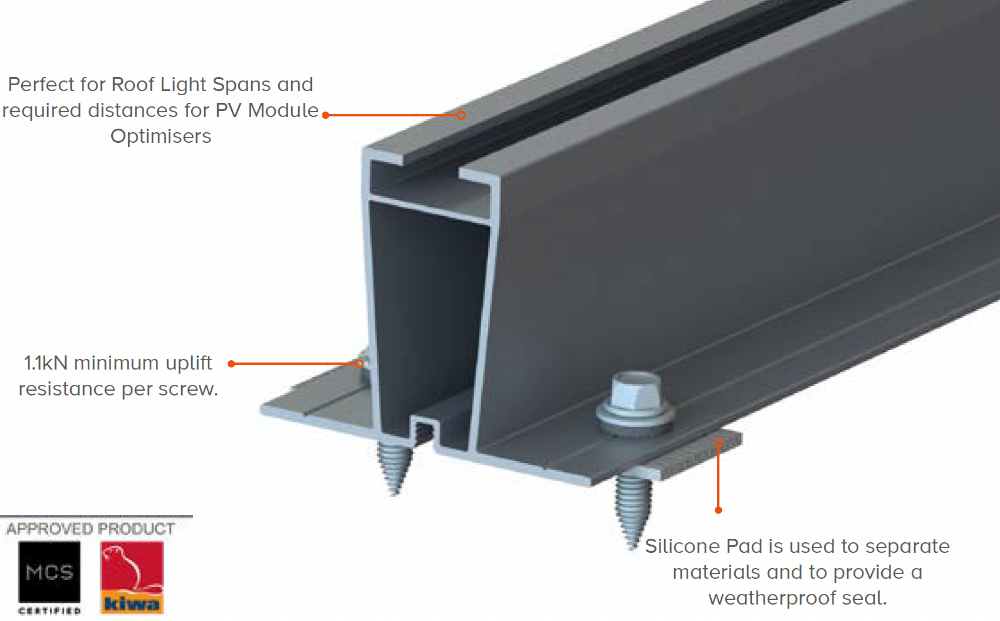

Minimální odolnost 1,1kN na jeden šroub a 4 šrouby na kolejnici.
EPDM se používá k oddělení a zajištění těsnění proti vlivům počasí.
DODÁNÍ VČETNĚ SPOJOVACÍHO MATERIÁLU

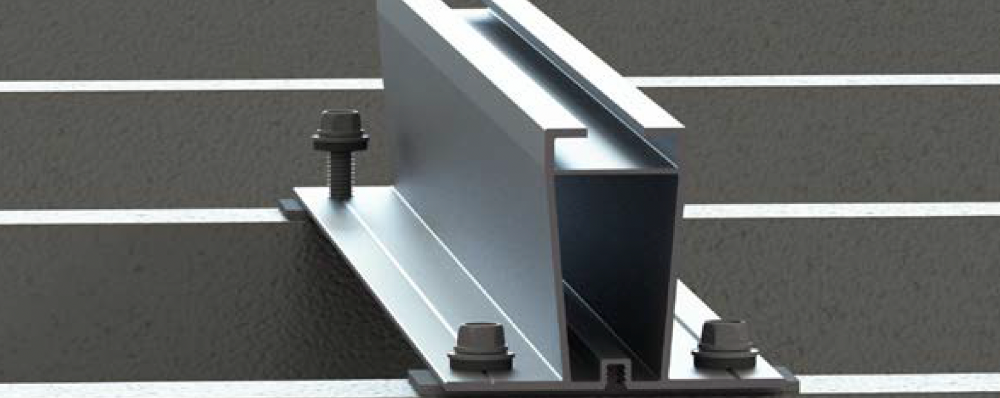

NOVINKA – ještě jednodušší montáž! Podložka je pevně přidělaná přímo k profilu.

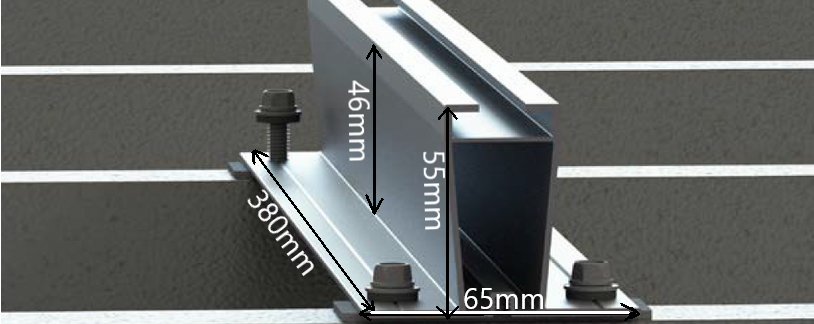

Rozměry:
| Výška profilu bez spodní lišty | 46 mm |
| Výška profilu se spodní lištou | 55 mm |
| Délka profilu | 380 mm |
| Šířka profilu | 65 mm |
Rychlý - Jednoduchý - Pevný

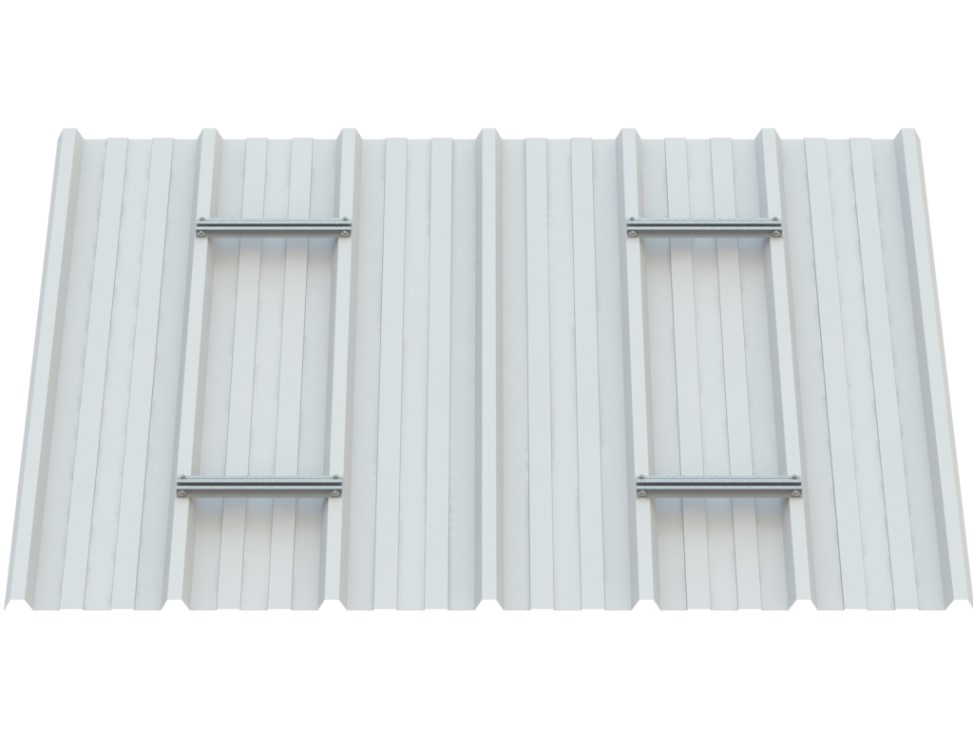

Náš systém MR-D lze pomocí několika komponent snadno upevnit přímo do trapézového profilového plechu a vytvořit tak bezpečný a jednoduchý montážní systém pro solární panely.
Chrání stávající střešní krytinu.
NOVINKA – ještě jednodušší montáž!
Usnadnili jsme vám práci, kotvící prvek je nyní vybaven podložkou, která je pevně přidělaná přímo k profilu oproti předchozímu systému. Už žádné zdlouhavé nasazování zvlášť, vše máte připraveno v jednom kroku.
K odpružení montážní lišty ke střeše používáme EPDM, což vytváří separační vrstvu mezi různými materiály a zabraňuje jakýmkoli chemickým reakcím. S jeho pevností v tahu 650 kPA a jeho vysokou odolností vůči UV záření používáme EPDM pro sekundární účel k zajištění těsnění odolného vůči povětrnostním vlivům kolem upevňovacích prvků. Tato vrstva EPDM se nanáší před dodáním.
Vyhýbá se těžkému bodovému zatížení.
Díky nízkému průběžnému profilu montážní lišty umožňuje tento systém rovnoměrné rozložení hmotnosti a tlaku solárních panelů po celé střeše, což pomáhá vyhnout se silnému bodovému zatížení, které by jinak mohlo poškodit a deformovat trapézový profil.
1,1 kN na šroub.
Každý samořezný šroub z nerezové oceli dosahuje minimálního odporu zvedání 1,1 kN z 0,5 mm oceli. To znamená, že ve srovnání s podobnými výrobky na trhu je v rámci vašeho projektu zapotřebí méně šroubů.
Chrání stávající střešní krytinu.
K tlumení montážní lišty vůči střeše je použit EPDM, který vytváří separační vrstvu mezi různými materiály a zabraňuje vzniku jakýchkoli chemických reakcí. Díky pevnosti v tahu 650 kPA a vysoké odolnosti proti UV záření používáme EPDM k sekundárnímu účelu, aby zajistil těsnění kolem upevňovacích prvků odolné proti povětrnostním vlivům.
Jsme testováni a schváleni MCS 012.
Plně podporujeme certifikační požadavek MCS 012 na montážní systémy na šikmou střechu, který vstoupil v platnost v roce 2014 a od té doby jsme dodržovali každý významný krok, abychom schéma splnili a dali mu podstatu.
Rozdíl mezi MR-D Mini a MR-D S - DATASHEET ke stažení ZDE
Instalační manuál pro konstrukci MR-D
Katalog všech konstrukčních prvků na sedlové taškové střechy ke stažení ZDE
